Làm thế nào khuôn đột bao hình khí nén có thể cải thiện độ chính xác cắt và hiệu quả sản xuất

Junssen, nhà sản xuất và cung cấp thiết bị tự động hóa có trụ sở tại Trung Quốc, cung cấp các tùy chỉnhPneumkhuôn dập aticgiải pháp dành cho các nhà sản xuất đang tìm kiếm chất lượng cắt ổn định, cấu hình dụng cụ linh hoạt và xử lý hiệu quả các vật liệu mỏng và linh hoạt. Bằng cách sử dụng khí nén để điều khiển cơ cấu cắt, loại khuôn này có thể hỗ trợ các nguyên công đột bao hình lặp lại trong bao bì, vật tư y tế, thiết bị điện tử và sản xuất sản phẩm kết dính. Việc lựa chọn cấu trúc dụng cụ phù hợp, khoảng hở cắt và cấu hình khí nén giúp doanh nghiệp cải thiện tính nhất quán trong sản xuất đồng thời quản lý các yêu cầu bảo trì và chi phí vận hành.

Khuôn dập khuôn khí nén là một công cụ cắt chạy bằng khí nén để tách một bộ phận cần thiết khỏi tấm, màng hoặc vật liệu phù hợp khác. So với các công cụ vận hành thủ công, hệ thống khí nén có thể giảm bớt nỗ lực thủ công lặp đi lặp lại và hỗ trợ tích hợp với thiết bị sản xuất. Giá trị thực tế của chúng phụ thuộc vào đặc tính vật liệu, hình dạng bộ phận, sản lượng yêu cầu và thiết kế dụng cụ. Hướng dẫn này giải thích cách thức hoạt động của phôi khí nén, loại vật liệu và ngành công nghiệp nào, nó so sánh với các phương pháp cắt thay thế như thế nào và người mua nên đánh giá những gì trước khi mua giải pháp tùy chỉnh từ nhà sản xuất như Junssen.

Mục lục

1. Khuôn đột dập khí nén là gì?
2. Quá trình làm trống hoạt động như thế nào?
3. Lợi ích chính là gì?
4. Những vật liệu và ngành công nghiệp nào có thể sử dụng nó?
5. So sánh nó với các phương pháp cắt khác như thế nào?
6. Làm thế nào để bạn chọn đúng khuôn?
7. Làm thế nào bạn có thể duy trì hiệu suất cắt?
8. Câu hỏi thường gặp
9. Phần kết luận

1. Khuôn đột dập khí nén là gì?

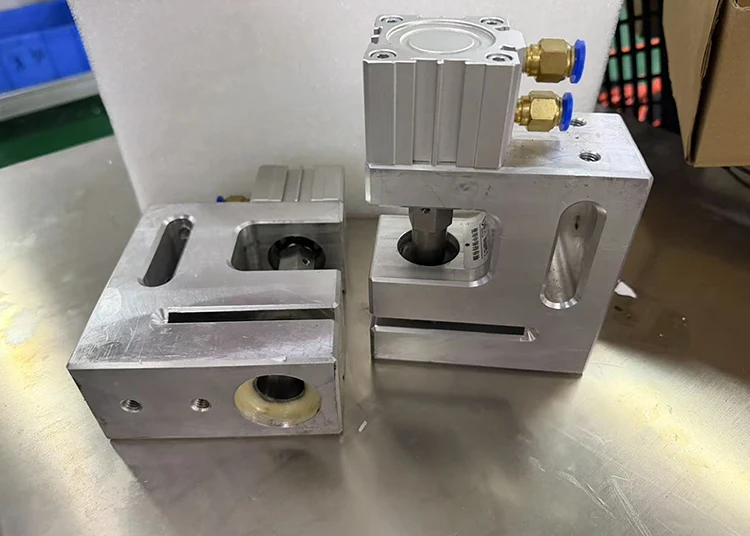

Khuôn đột dập khí nén là một dụng cụ cắt chuyên dụng sử dụng khí nén để vận hành cơ cấu đột hoặc cắt. Mục đích chính của nó là cắt một bộ phận có đường viền xác định từ một tấm lớn hơn hoặc vật liệu liên tục. Trong hoạt động đột bao hình điển hình, phần được tách ra là sản phẩm mong muốn, trong khi vật liệu xung quanh trở thành phế liệu hoặc phần còn lại có thể tái sử dụng.

Các bộ phận chính thường bao gồm xi lanh khí nén, chày, khuôn, các bộ phận dẫn hướng và đế đỡ. Tùy thuộc vào ứng dụng, công cụ này có thể được gắn trên máy ép cố định hoặc được cấu hình để thiết lập sản xuất chuyên dụng hoặc di động phù hợp. Junssen mô tả khuôn đột bao hình khí nén của mình là một giải pháp nhỏ gọn, nhẹ, có thể đáp ứng các cách sắp xếp sản xuất khác nhau.

Một lợi thế thực tế khác là tính linh hoạt của công cụ. Khi kích thước sản phẩm hoặc vị trí lỗ thay đổi, thông số kỹ thuật đột và khuôn tương thích có thể được thay thế mà không cần xây dựng lại toàn bộ tổ hợp. Tính khả thi chính xác phụ thuộc vào thiết kế dụng cụ và hình dạng sản phẩm mới.

Điều quan trọng là phải phân biệt đột bao hình với đột lỗ thông thường. Đột dập tạo ra một bộ phận tách biệt với hình dạng bên ngoài xác định, trong khi đột dập thường tạo ra một lỗ hoặc khe hở trên vật liệu mà phần lớn vẫn còn nguyên vẹn. Một số hệ thống sản xuất kết hợp cả hai chức năng khi thiết kế bộ phận yêu cầu chúng.

2. Quy trình đột bao hình diễn ra như thế nào?

Nguyên lý hoạt động rất đơn giản: khí nén tạo ra chuyển động của xi lanh, bộ phận cắt tác dụng lực lên phôi và hình dạng khuôn xác định biên dạng kết quả. Hoạt động thành công đòi hỏi sự phối hợp giữa hệ thống khí nén, khe hở dụng cụ, định vị vật liệu và chu trình máy.

Trình tự vận hành điển hình

1. Chuẩn bị phôi:Xác nhận loại vật liệu, độ dày, kích thước và tình trạng bề mặt.
2. Định vị vật liệu:Căn chỉnh tấm, màng hoặc thành phần linh hoạt với vị trí cắt dự định.
3. Cố định phôi:Sử dụng các hướng dẫn, đồ gá hoặc thiết bị định vị phù hợp để giảm thiểu chuyển động trong quá trình cắt.
4. Kích hoạt cơ chế khí nén:Cung cấp khí nén trong phạm vi hoạt động được chỉ định của thiết bị để điều khiển hành trình cắt.
5. Tách thành phần đã hoàn thành:Máy đột và khuôn cắt vật liệu theo biên dạng được thiết kế.
6. Kiểm tra kết quả:Kiểm tra kích thước, chất lượng cạnh, độ biến dạng và tính nhất quán qua các chu kỳ lặp lại.
7. Làm sạch và bảo trì dụng cụ:Loại bỏ cặn và kiểm tra bề mặt cắt trước khi tiếp tục sản xuất.

Để sản xuất tự động, khuôn có thể được tích hợp với bộ điều khiển máy, cơ cấu định vị hoặc hệ thống cấp nguyên liệu. Trước khi tích hợp, nhà sản xuất nên xác minh thời gian hành trình, không gian lắp đặt sẵn có, khả năng tương thích của bộ điều khiển và lực cắt cần thiết.

3. Lợi ích chính của việc dập khuôn bằng khí nén là gì?

Kết quả cắt nhất quán

Khi dụng cụ được thiết kế và bảo trì chính xác, hệ thống tạo phôi bằng khí nén có thể tạo ra các hình dạng linh kiện có thể lặp lại trong suốt quá trình sản xuất. Định vị vật liệu chính xác, khoảng hở cắt phù hợp và đầu ra khí nén ổn định là điều cần thiết để đạt được kết quả này. Dung sai kích thước thực tế phải được thiết lập cho từng ứng dụng thay vì chỉ được giả định từ phương pháp truyền động.

Cấu hình thiết bị nhỏ gọn

Cơ cấu khí nén có thể cung cấp giải pháp thay thế thiết thực cho các ứng dụng không yêu cầu bộ nguồn thủy lực phức tạp. Một tổ hợp nhỏ gọn có thể đơn giản hóa việc lắp đặt trong khu vực sản xuất hiện có, mặc dù diện tích tổng thể phụ thuộc vào các thiết bị cố định, tấm chắn, bộ phận chuẩn bị không khí và yêu cầu xử lý vật liệu.

Giảm mối lo ngại về chất lỏng thủy lực

Do bộ truyền động sử dụng khí nén thay vì dầu thủy lực làm phương tiện dẫn động nên hệ thống sẽ tránh được hiện tượng rò rỉ chất lỏng thủy lực liên quan đến mạch điện thủy lực. Điều này có thể thuận lợi trong môi trường sản xuất xử lý màng nhạy cảm, vật liệu kết dính hoặc các thành phần tiêu hao y tế. Tuy nhiên, độ sạch của khí nén, yêu cầu bôi trơn và kiểm soát ô nhiễm phải được đánh giá theo quy trình sản xuất cụ thể.

Cấu hình dụng cụ linh hoạt

Các hình dạng sản phẩm khác nhau có thể yêu cầu các chày, lỗ khuôn hoặc biên dạng cắt khác nhau. Một hệ thống công cụ được hoạch định tốt có thể giúp việc thay đổi sản phẩm trở nên dễ quản lý hơn, đặc biệt khi các bộ phận thay thế được thiết kế để tương thích với tổ hợp hiện có.

Tiềm năng vận hành tự động

Máy dập trống khí nén có thể được tích hợp vào thiết bị tự động hoặc bán tự động thích hợp. Khóa liên động, bảo vệ, giám sát áp suất và các thiết bị an toàn khác có thể giúp kiểm soát việc tiếp cận khu vực cắt. Các biện pháp bảo vệ này phải được lựa chọn và xác nhận cho máy thực tế; Chỉ truyền động bằng khí nén không đảm bảo an toàn cho người vận hành.

4. Những vật liệu và ngành công nghiệp nào có thể sử dụng nó?

Sự phù hợp của khuôn đột bao hình khí nén phụ thuộc vào độ dày, độ cứng, độ đàn hồi, tính chất bề mặt và khả năng chống cắt của vật liệu. Nó đặc biệt hữu ích cho các vật liệu mỏng và dẻo đã chọn, miễn là hình dạng dụng cụ và lực sẵn có là phù hợp.

Những ví dụ này chỉ là khả năng ứng dụng, không đảm bảo rằng một khuôn tiêu chuẩn có thể xử lý mọi vật liệu được liệt kê. Vật liệu tổng hợp nhiều lớp, chất nền mài mòn, phôi dày và kim loại cứng có thể yêu cầu cấu trúc cắt khác hoặc máy mạnh hơn. Mẫu vật liệu và bản vẽ sản phẩm giúp xác định tính khả thi trước khi chế tạo dụng cụ.

5. So sánh nó với các phương pháp cắt khác như thế nào?

Việc lựa chọn giữa đột bao hình khí nén, đột dập khí nén và cắt thủy lực phụ thuộc vào việc kết quả được yêu cầu là một bộ phận riêng biệt, một lỗ hay một vết cắt xuyên qua biên dạng vật liệu. Người mua nên so sánh quy trình dự định thay vì coi các phương pháp này là có thể thay thế cho nhau.

Khuôn đột bao hình khí nén thường đáng được đánh giá khi phôi phù hợp để cắt bằng khí nén và lực cần thiết có thể được cung cấp trong giới hạn vận hành của hệ thống. Thiết bị thủy lực có thể phù hợp hơn cho các ứng dụng nặng hơn, trong khi khuôn đột dập thường là lựa chọn tốt hơn khi tạo các lỗ hở là mục tiêu chính.

Để biết thêm thông tin về dụng cụ liên quan, hãy xem lại các giải pháp khuôn đột bao hình và các tùy chọn khuôn đột bao hình và đột bao hình của Junssen.

6. Làm thế nào để bạn chọn khuôn phù hợp?

Việc mua khuôn chỉ dựa trên giá có thể dẫn đến việc làm lại không cần thiết, chất lượng cạnh kém hoặc không tương thích với thiết bị hiện có. Một cách tiếp cận đáng tin cậy hơn là xác định các yêu cầu sản xuất trước khi yêu cầu báo giá.

Tiêu chí đánh giá cơ bản

• Đặc điểm vật liệu:Xác định chất nền, độ dày, độ cứng, độ đàn hồi và liệu nó có chứa nhiều lớp hay không.
• Phần hình học:Bản vẽ cung cấp thể hiện hình dáng bên ngoài, kích thước, phần cắt và dung sai tới hạn.
• Lực cắt cần thiết:Xác nhận lực cần thiết cho vật liệu và hình dạng, sau đó xác minh dung tích xi lanh và áp suất vận hành.
• Khối lượng sản xuất:Giải thích sản lượng dự kiến, tần suất chu kỳ, thời gian ca và mức độ tự động hóa theo kế hoạch.
• Khả năng tương thích của thiết bị:Cung cấp kích thước lắp đặt, không gian sẵn có, yêu cầu điều khiển và chi tiết của máy chủ.
• Kỳ vọng về chất lượng:Chỉ định các gờ, biến dạng cạnh, sự thay đổi kích thước và phương pháp kiểm tra có thể chấp nhận được.
• Quyền truy cập bảo trì:Kiểm tra xem các bộ phận cắt có thể được kiểm tra, làm sạch, thay thế hoặc nối lại hiệu quả hay không.

Thông tin sản phẩm của Junssen chỉ ra rằng khuôn dập khuôn khí nén của nó nhỏ gọn, nhẹ và có thể hỗ trợ các cấu hình sản xuất khác nhau. Thiết kế phù hợp vẫn phải được xác nhận dựa trên bản vẽ, mẫu và thông số kỹ thuật máy của người mua.

Đối với yêu cầu về dụng cụ tùy chỉnh, hãy chuẩn bị một gói chứa bản vẽ sản phẩm, dữ liệu vật liệu, hình ảnh mẫu, đầu ra mục tiêu và các yêu cầu lắp đặt. Những chi tiết này cho phép nhà cung cấp đánh giá thiết kế chính xác hơn và xác định những hạn chế tiềm ẩn trước khi bắt đầu sản xuất.

7. Làm thế nào bạn có thể duy trì hiệu suất cắt?

Bảo trì định kỳ giúp duy trì chất lượng cạnh, giảm thời gian ngừng hoạt động ngoài dự kiến ​​và kéo dài tuổi thọ của dụng cụ. Khoảng thời gian bảo trì thực tế phải phản ánh tần suất hoạt động, đặc tính của chất nền và hướng dẫn của nhà sản xuất.

Thực hành bảo trì được đề xuất

1. Kiểm tra các cạnh cắt:Tìm kiếm các vết sứt mẻ, mài mòn, biến dạng hoặc độ xỉn màu có thể ảnh hưởng đến hình dạng đã hoàn thiện.
2. Kiểm tra khe hở khuôn:Xác nhận rằng chày và khuôn vẫn khớp đúng với vật liệu đang được xử lý.
3. Làm sạch cặn vật liệu:Loại bỏ các mảnh vụn, cặn dính, bụi và các chất tích tụ khác có thể cản trở chuyển động của dụng cụ.
4. Kiểm tra nguồn cung cấp khí nén:Kiểm tra độ ổn định áp suất, chất lượng không khí, đường ống và các kết nối xem có rò rỉ hoặc hư hỏng không.
5. Bôi trơn theo quy định:Bảo trì ống dẫn hướng và các bộ phận chuyển động theo hướng dẫn của nhà sản xuất thiết bị.
6. Kiểm tra các ốc vít và căn chỉnh:Kiểm tra các điểm lắp, thanh dẫn và đồ gá, đặc biệt là sau khi thay đổi dụng cụ.
7. Ghi lại kết quả bảo trì:Theo dõi các lỗi cắt, thay thế linh kiện và khoảng thời gian bảo trì để xác định các sự cố tái diễn.

Không nên sử dụng áp suất không khí quá mức để bù cho lưỡi cắt cùn hoặc khuôn được thiết kế không chính xác. Hoạt động vượt quá giới hạn quy định có thể làm tăng tốc độ mài mòn và hư hỏng các bộ phận bên trong. Trước khi bảo trì, hãy cách ly nguồn năng lượng khí nén, giải phóng áp suất dự trữ và tuân theo các quy trình khóa và an toàn hiện hành.

Nếu xuất hiện các gờ hoặc vết cắt không hoàn chỉnh, trước tiên hãy kiểm tra vị trí vật liệu, tình trạng lưỡi cắt, khe hở và độ ổn định của khí nén. Các điều chỉnh phải dựa trên việc kiểm tra và khuyến nghị của nhà sản xuất dụng cụ thay vì chỉ thử và sai.

8. Câu hỏi thường gặp

Câu hỏi 1: Mục đích chính của khuôn đột bao hình khí nén là gì?

Khuôn dập khuôn khí nén sử dụng khí nén để điều khiển cơ cấu cắt tách một bộ phận khỏi tấm, màng lớn hơn hoặc chất nền phù hợp khác. Nó được sử dụng khi các nhà sản xuất cần hình dạng lặp lại và kích thước bộ phận nhất quán.

Câu hỏi 2: Máy dập khuôn khí nén có thể xử lý những vật liệu nào?

Tùy thuộc vào thiết kế khuôn và lực cắt sẵn có, vật liệu phù hợp có thể bao gồm màng nhựa, giấy, vải không dệt, tấm dính, bọt, cao su, silicone và vật liệu cách điện được chọn. Khả năng tương thích phải được xác minh đối với độ dày vật liệu cụ thể và hình dạng bộ phận.

Câu 3: Sự khác biệt giữa đột bao hình và đục lỗ là gì?

Việc dập phôi thường tạo ra một mảnh riêng biệt để trở thành thành phần hoàn thiện cần thiết. Việc đục lỗ thường tạo ra một lỗ hoặc khe hở, phần sên được loại bỏ sẽ được coi là chất thải. Quy trình chính xác phụ thuộc vào thiết kế sản phẩm.

Câu hỏi 4: Junssen có thể tùy chỉnh khuôn đột bao hình khí nén không?

Junssen cung cấp các giải pháp dụng cụ cắt cho các yêu cầu sản xuất khác nhau. Người mua có thể gửi bản vẽ, mẫu, thông số kỹ thuật vật liệu và chi tiết thiết bị để đánh giá kỹ thuật. Cấu hình cuối cùng phụ thuộc vào ứng dụng và yêu cầu thiết kế được xác nhận.

Câu 5: Những yếu tố nào ảnh hưởng đến tuổi thọ của khuôn đột bao hình?

Độ cứng và độ mài mòn của vật liệu, khe hở cắt, tình trạng cạnh, căn chỉnh, áp suất vận hành, tần suất sản xuất và thực hành bảo trì đều ảnh hưởng đến tuổi thọ sử dụng. Kiểm tra thường xuyên và bảo dưỡng kịp thời giúp giảm tình trạng mài mòn sớm.

Câu hỏi 6: Nhà sản xuất có thể giảm gờ và cải thiện chất lượng cắt bằng cách nào?

Sử dụng khe hở đột lỗ phù hợp, duy trì các cạnh cắt sắc bén, cố định phôi và giữ cho nguồn khí nén ổn định. Đặc tính vật liệu và hình dạng dụng cụ phải được đánh giá cùng nhau khi xảy ra lỗi cắt tái diễn.

Q7: Tôi nên cung cấp thông tin gì khi yêu cầu báo giá?

Cung cấp bản vẽ sản phẩm, loại và độ dày bề mặt, kích thước và dung sai mục tiêu, khối lượng sản xuất dự kiến, thông số kỹ thuật của máy chủ và bất kỳ yêu cầu tự động hóa hoặc an toàn đặc biệt nào. Các mẫu cũng có thể giúp làm rõ hành vi của vật chất.

9. Kết luận

Khuôn đột bao hình khí nén được thiết kế tốt có thể giúp nhà sản xuất sản xuất các bộ phận có hình dạng nhất quán đồng thời hỗ trợ sắp xếp dụng cụ linh hoạt và quy trình sản xuất hiệu quả. Sự phù hợp của nó phụ thuộc vào vật liệu, hình dạng cắt, lực yêu cầu, khả năng tương thích của máy và sản lượng mong đợi. Thông số kỹ thuật cẩn thận và bảo trì định kỳ là điều cần thiết để hoạt động đáng tin cậy.

Cho dù bạn đang phát triển vật tư y tế, linh kiện đóng gói linh hoạt, sản phẩm kết dính hay bộ phận công nghiệp chính xác, Junssen có thể giúp đánh giá các yêu cầu về dụng cụ của bạn và khám phá cấu hình phù hợp. Truy cập trang sản phẩm Khuôn dập khuôn khí nén để tìm hiểu thêm, xem xét các giải pháp tự động hóa và dụng cụ có liên quan, đồng thờiliên hệ với chúng tôivới bản vẽ, chi tiết vật liệu và mục tiêu sản xuất của bạn để thảo luận về giải pháp tùy chỉnh cho ứng dụng của bạn.
